Аппаратура для инженерной сейсморазведки

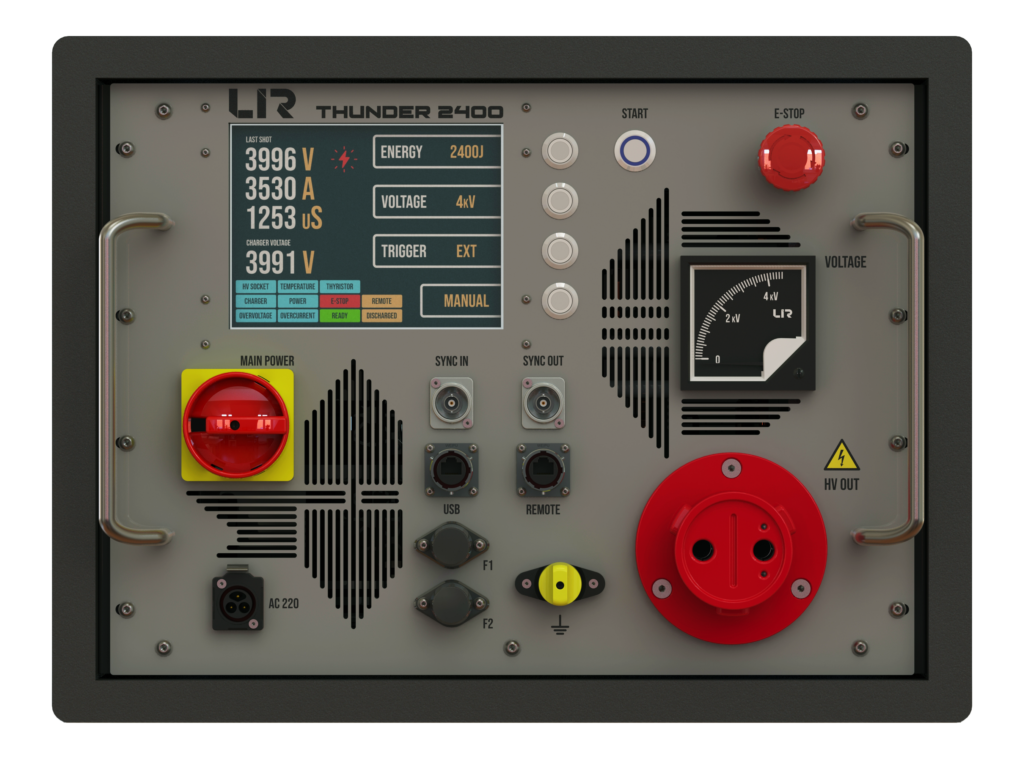

Накопитель Thunder-2400 предназначен для работы с электроискровыми (спаркер) и электродинамическими (бумер) источниками сигнала при проведении сейсмических работ на акватории (СВР, ССВР, НСАП) и в скважинах (ВСП, межскважинное просвечивание).

При разработке накопителя мы постарались учесть пожелания людей, имеющих богатый опыт работы с подобным оборудованием, и сделать его не только максимально надежным и удобным в работе, но и выгодно отличающимся от конкурентов расширенными функциональными возможностями. В накопителе используется высоковольтный разъем собственной разработки с цепями аварийного отключения устройства, мощный и ремонтопригодный коммутатор накопительных конденсаторов. Схема управления имеет дублированные системы отключения силовой части по перегреву, превышению напряжения и тока, аварии зарядного устройства и тиристора, отключению высоковольтного разъема или открытию блока коммутации высоковольтных линий. Схема контроля позволяет оценивать параметры напряжения, пикового тока и длительности импульса для каждого ПВ, в том числе с последующей передачей этих параметров в ПК для автоматического ведения журнала оператора.

Накопитель поддерживает как внутреннюю синхронизацию (с основного блока или выносного пульта), так внешнее управление — по синхроимпульсу или с ПК.

Аппаратура для электроразведки методами сопротивлений, ВП, ЧЗ, ЕП

Разработка электроразведочной аппаратуры выполняется в тесном партнерстве с OOO «НПП ВИРГ-Рудгеофизика», являющейся одной из лидирующих организаций по данной тематике в нашей стране.

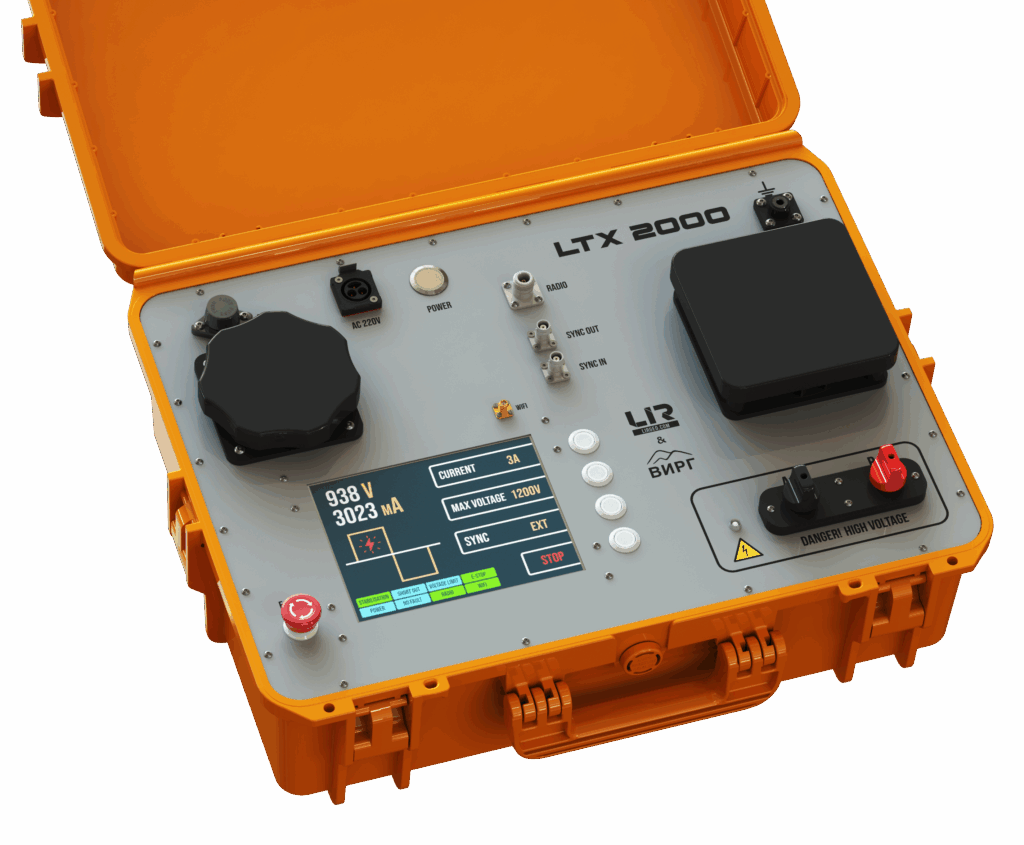

Генератор LTX-2000 является частью разработанного электроразведочного комплекса и может использоваться как совершенно независимо, так и в его составе. Поддерживая стабилизацию тока в импульсе и обладая достаточно большим частотным диапазоном генерируемых сигналов, он может эффективно использоваться в широком спектре методов электроразведки с контролируемым источником.

Важной особенностью генератора является возможность его управления по WiFi и радиосвязи, что позволяет, при использовании его в составе комплекса, организовывать сложные системы токовых электродов с высокой степенью автоматизации их отработки.

Регистратор IPRec 12-48 имеет 12 независимых дифференциальных входных каналов и оснащен входным коммутатором, позволяющим подключать до 48 электродов. Коммутатор организован для работы, прежде всего, с четырьмя 12-канальными косами, пространственно расположенными так, что отдельные электроды лежат в узлах прямоугольной сети наблюдений. Работа регистратора основана на переборе 8 циклов переключения с записью временных рядов сначала вдоль направления кос, затем — поперек них.

В составе регистратора имеется модуль управления внешним электроразведочным генератором, а также модули калибровки отдельных каналов, измерения сопротивления заземления электродов, подключаемых фильтров нижних частот. Реализована синхронная запись синхросигнала, либо значения тока в линии (с использованием блока измерения тока серии LCM).

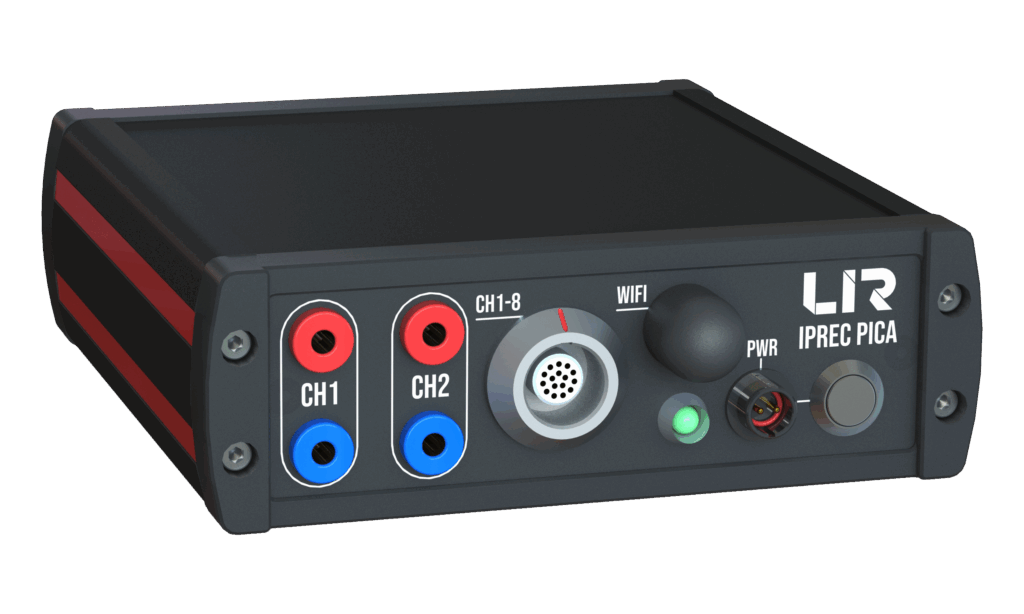

Регистратор IPRec Pica имеет 8 независимых дифференциальных входных каналов. Управление регистратором производится по WiFi со смартфона под управлением ОС Android. Высокая частота дискретизации и большая канальность, наряду с очень малыми размерами, делают регистратор идеальным выбором для очень широкого ряда методов электроразведки.

Регистратор имеет в своем составе модуль калибровки каналов и измерения сопротивления заземления электродов.

Блок измерения тока предназначен для преобразования значения тока в генераторной линии в гальванически развязанное от линии напряжение с высокой степенью линейности, а также формирование цифровых синхроимпульсов для точной синхронизации сигналов с приемных электродов.

Этот карманный прибор предназначен для оперативной оценки качества заземления электродов без их подключения к электроразведочному регистратору и запуска соответствующей программы. Всего за пару секунд он позволяет произвести оценку сопротивления заземления и разности потенциала пары электродов.

Вторая функция измерителя — визуальная качественная оценка наличия и направления тока в генераторной линии по создаваемому им магнитному полю.

Электроразведочный комплекс Talaria

Предназначен для создания независимых активных массивов токовых и приемных электродов, централизованно управляемых по радиоканалу.

Комплекс включает: узловые коммутаторы токовых/приемных электродов (RCS), базовый блок радиосвязи (BRC) и блок отключения токовой линии CBL (используется при работе с электроразведочным генераторами других производителей). Централизованное управление осуществляется по радиоканалу ПО (ОС, Windows), установленным на ноутбук (в 2026 году планируется переход на ОС Android).
Для организации систем наблюдение может использоваться любой тип проводов и любое электроразведочное оборудование!

Комплекс «Talaria» позволяет организовывать гибкие и легко масштабируемые системы наблюдений даже в пределах участков со сложным рельефом местности. Реализована функция ретрансляции сигнала по маршруту до 3-х узлов приема/передачи, расположенных на расстоянии до 5 км друг относительно друга.

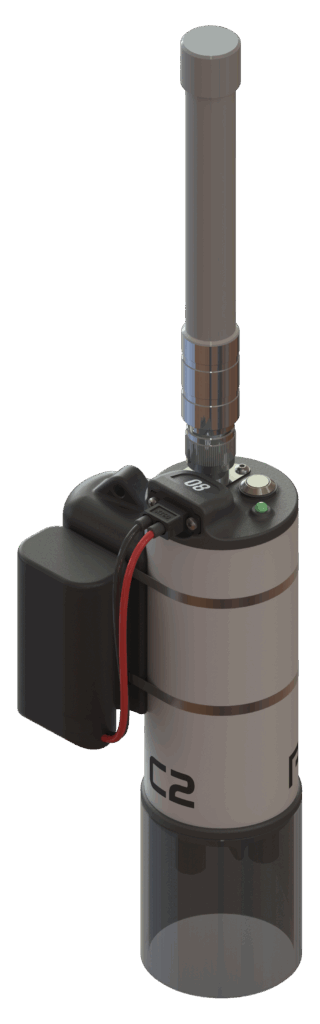

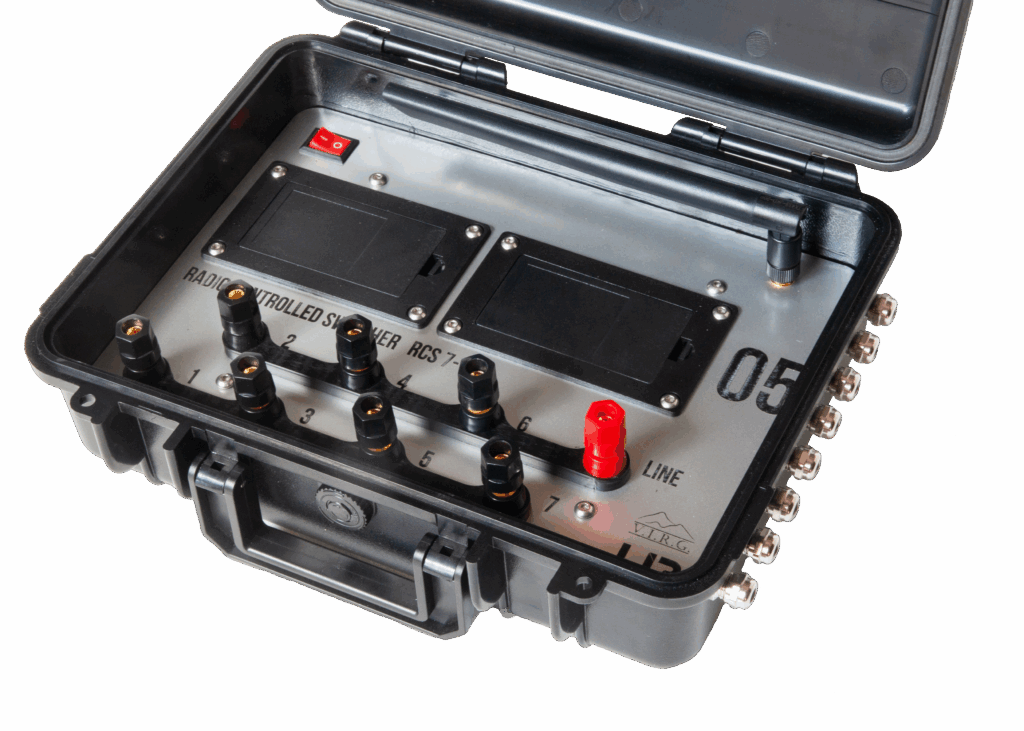

Разработано две модели RCS на 1 и 7 электродов, позволяющих оптимизировать трудозатраты и количество оборудования для организации сетей наблюдения.

Сопутствующее оборудование

Помимо аппаратуры, мы занимаемся разработкой и производством сопутствующего оборудования для электроразведки — кос, электродов, катушек и т.д. Возможно изготовление оборудования, разработанного и оптимизированного под конкретные задачи.

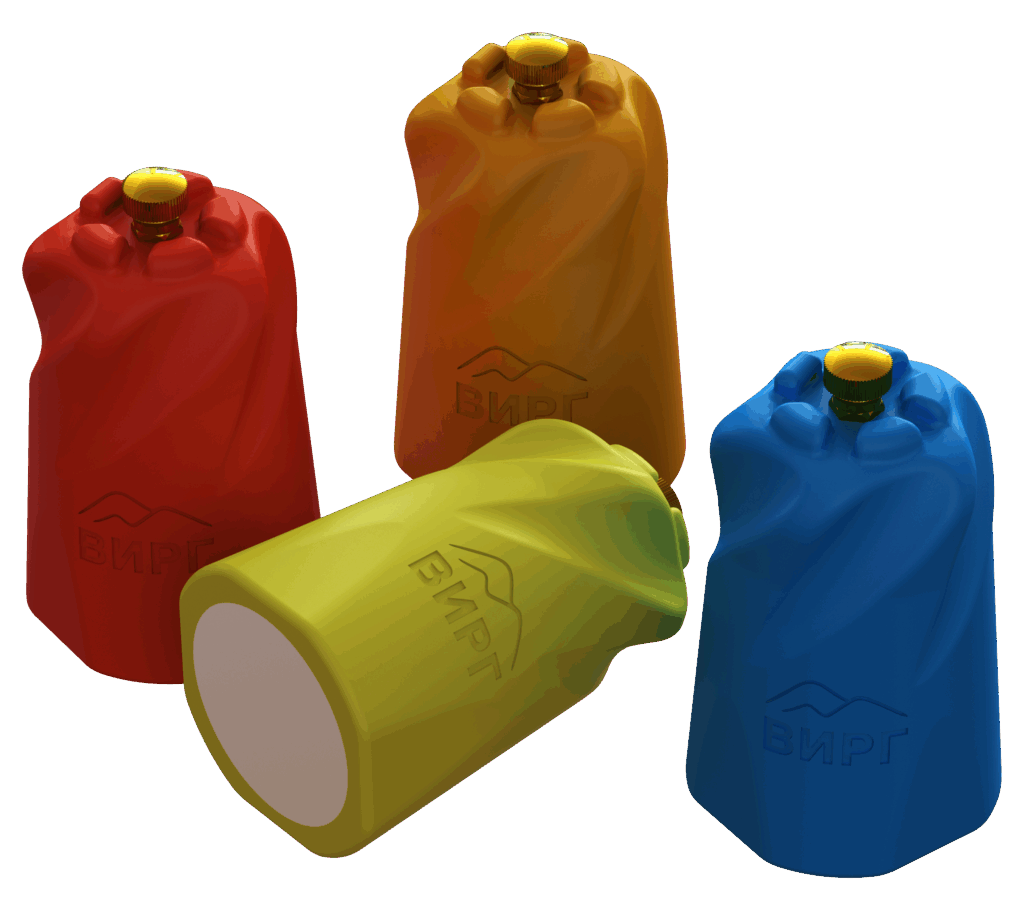

Электроды имеют прочный и эргономичный корпус из яркого цветного пластика. Он удобно лежит в руке и хорошо виден издалека.

Подключение провода к электроду производится при помощи жестко закрепленной латунной клеммы, корпус имеет выступы для предотвращения случайного откручивания клеммы; гайка снабжена удерживающей петлей из толстой лески. Таким образом, полностью исключаются недостатки ряда электродов других конструкций, связанные с неудобством и ненадежностью подключения электрода к косе.
